# 미리보기

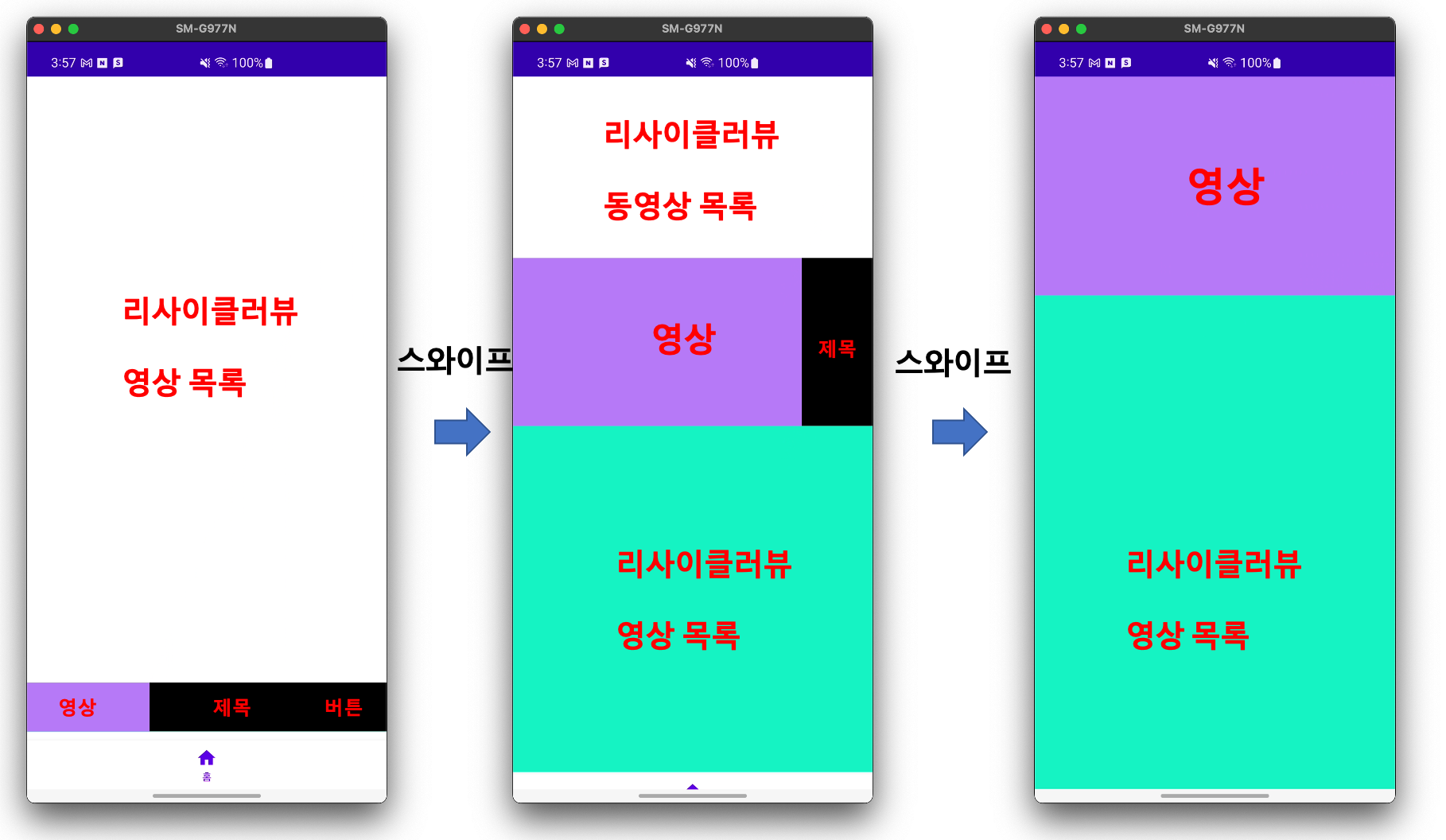

우리가 많이 보는 유튜브에서는, 현재 재생중인 동영상이 밑에 작게 나오고 막대를 끌어올리면 전체화면으로 전환이 되는 모션이 보인다. 볼때마다 어떻게 구현하는건가 싶은 생각이 들었는데, 해답은 MotionLayout을 사용하면 됐다. 레이아웃하나 구성하는데 생각보다 어려웠다. 처음 해보는 거기 때문에 자세히 기록해 두어야 할 것 같다.

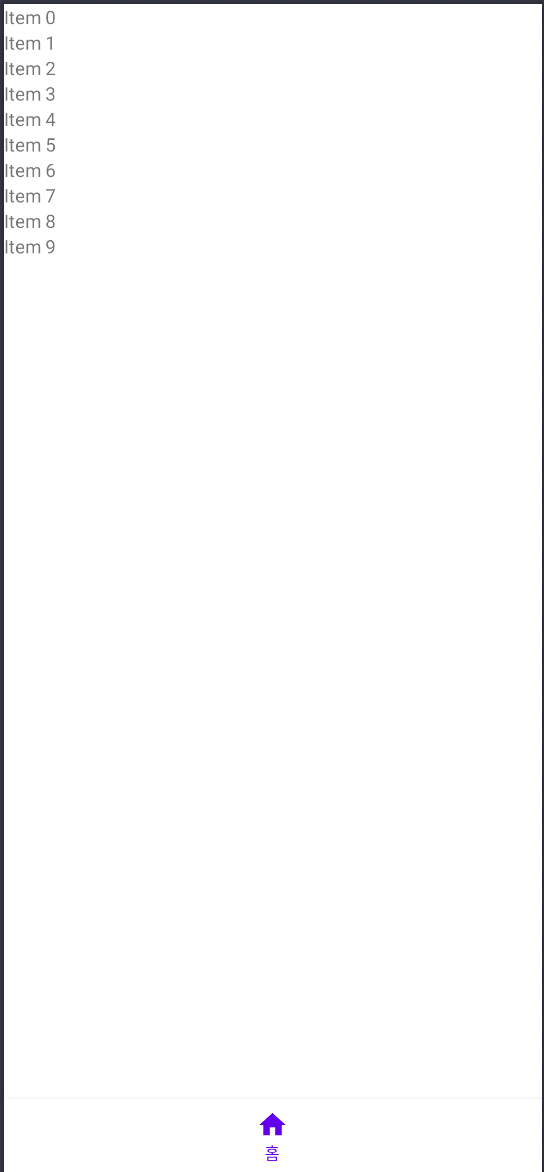

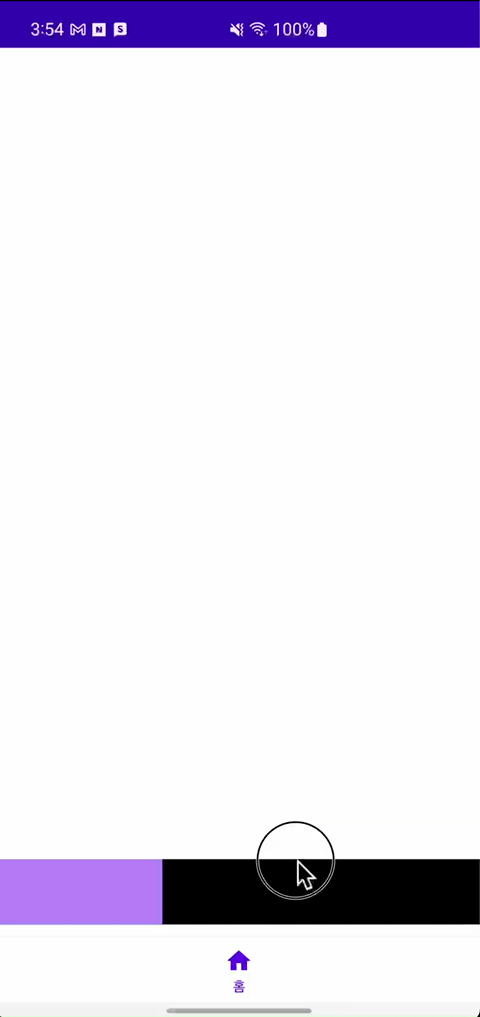

동영상을 끌어 스와이프 하면 바텀 내비게이션 바가 아래로 내려가는 것에 주목하자.

# 레이아웃 구성

레이아웃은 위처럼 구성된다. [영상+제목+버튼]이 담기는 뷰는 frameLayout으로 안에 프래그먼트를 넣어준다. 스크롤에 반응하는건 모션레이아웃을 사용하면 된다. 1부터 100을 만드는 느낌은 아니고, 모션에 따른 크기 지정을 모션레이아웃을 활용하면 쉽게 할 수 있다.

# Motion Layout ( 모션 레이아웃 )

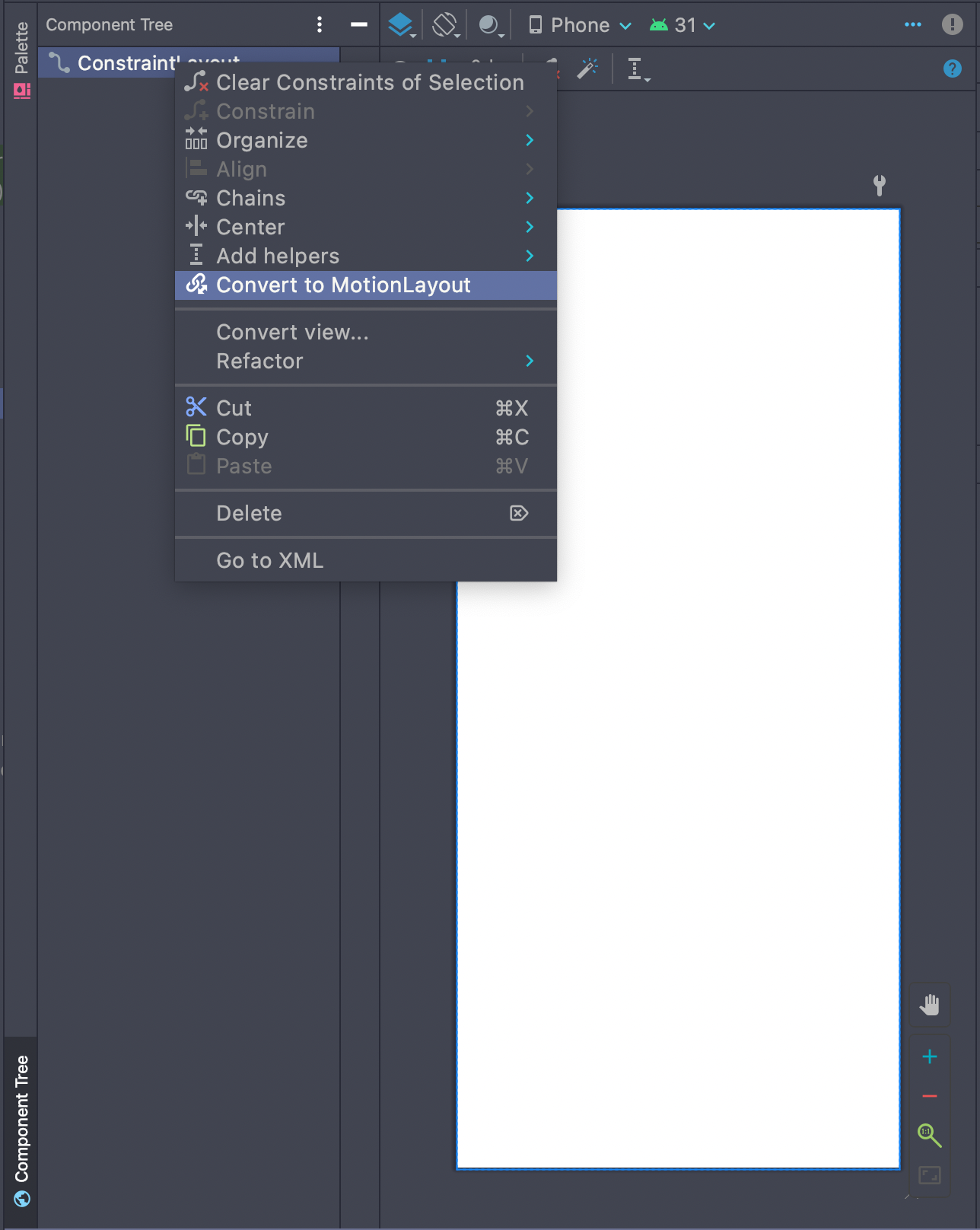

## 모션 레이아웃으로 변환하기

// 구글 공식문서, 모션레이아웃 개념

MotionLayout으로 모션 및 위젯 애니메이션 관리 | Android 개발자 | Android Developers

MotionLayout으로 모션 및 위젯 애니메이션 관리 MotionLayout은 앱에서 모션과 위젯 애니메이션을 관리하는 데 사용할 수 있는 레이아웃 유형입니다. MotionLayout은 ConstraintLayout의 서브클래스이며 Constrai

developer.android.com

모션 레이아웃을 만들게 되면 START -> END로 진행되면서 바뀌는 레이아웃을 배치하기 위한 SCENE(씬) XML이 필요하다. 자동으로 만들어 준다. 레이아웃 Design 뷰어를 클릭하고, Component Tree클릭 후 모션레이아웃으로 바꿔주면 된다.

## _scene.xml

그러면 이렇게 씬 XML이 생성된다.

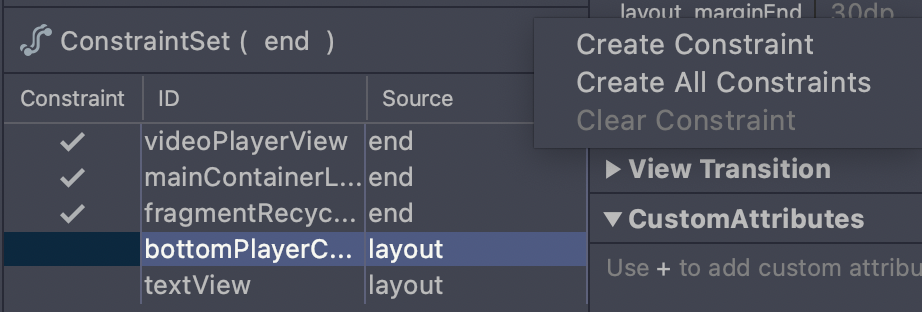

여기서 내가 연필 모양을 클릭해주고, Create Constraint를 지정해주면 START or END 상황에서의 레이아웃 제약을 걸어 줄 수 있다.

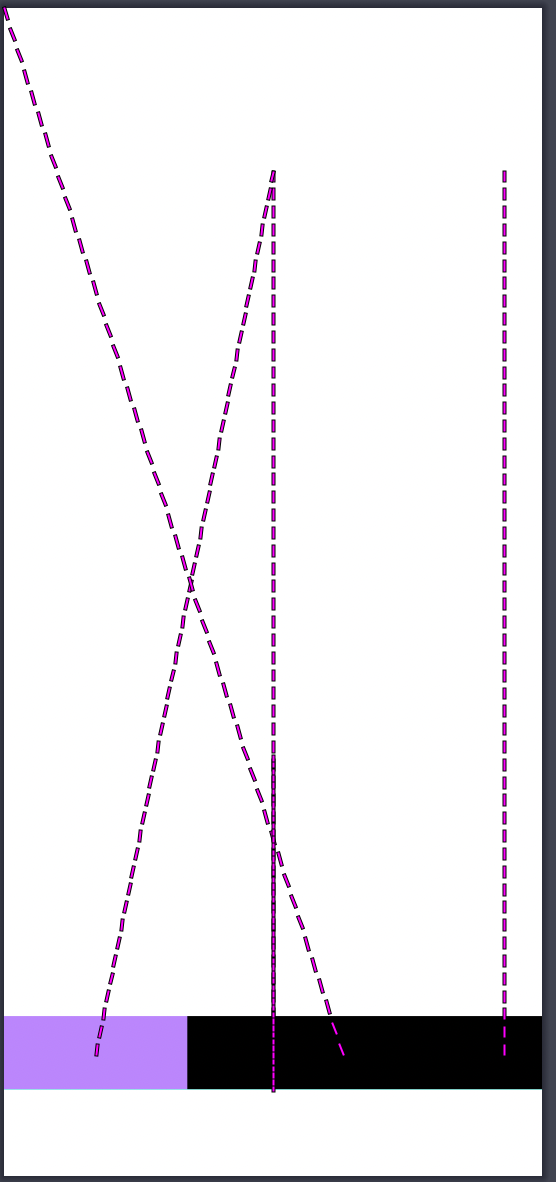

대강 지정해준다면 위처럼 각 VIEW의 이동방향이 나온다.

# 유튜브화면 구현을 위한 레이아웃 구성하기

## activity_main.xml

바텀 내비게이션 뷰
리사이클러뷰
프레임레이아웃

세개가 필요하다. 그리고 바텀내비게이션뷰는 동영상이 확대되면 내려가야하기 때문에 메인 레이아웃 또한 모션레이아웃으로 만들어주고, END일시 밑으로 내려가게 해줘야한다.

### 바텀 내비게이션 뷰

자세한 설명은 생략하겠다.

<com.google.android.material.bottomnavigation.BottomNavigationView
  android:id="@+id/mainBottomNavView"
  android:layout_width="0dp"
  android:layout_height="wrap_content"
  app:layout_constraintBottom_toBottomOf="parent"
  app:layout_constraintEnd_toEndOf="parent"
  app:layout_constraintStart_toStartOf="parent"
  app:menu="@menu/bottom_nav_menu" />

을 만들어 주고, res/menu 폴더를 만들어 준후 item 목록을 작성해준다.

<menu xmlns:android="http://schemas.android.com/apk/res/android">

  <item
    android:id="@+id/home"
    android:icon="@drawable/ic_baseline_home_24"
    android:title="@string/bottom_nav_home"/>

</menu>

### 리사이클러뷰

<androidx.recyclerview.widget.RecyclerView
  android:id="@+id/mainRecyclerView"
  android:layout_width="0dp"
  android:layout_height="0dp"
  app:layout_constraintBottom_toBottomOf="parent"
  app:layout_constraintEnd_toEndOf="parent"
  app:layout_constraintStart_toStartOf="parent"
  app:layout_constraintTop_toTopOf="parent" />

### 프레임 레이아웃 ( FrameLayout )

우리가 잡아 올리고 내리는 중요한 레이아웃이다. 제약조건을 모두 parent에게 줘야한다. 왜냐하면, 스크롤 업 하여 커지게 되면 화면 전체를 차지 하기 때문이다.

<FrameLayout
  android:id="@+id/fragmentCotanier"
  android:layout_width="0dp"
  android:layout_height="0dp"
  app:layout_constraintBottom_toBottomOf="parent"
  app:layout_constraintEnd_toEndOf="parent"
  app:layout_constraintStart_toStartOf="parent"
  app:layout_constraintTop_toTopOf="parent" />

### 모션 속성 주기

START일때는 정상적으로 유지되고 END일때는 아래로 내려가도록 모션을 줘야한다. 디자인에서 create constraint하고, scene.xml을 수정해주자.

<MotionScene
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">
    <Transition
        motion:constraintSetEnd="@+id/end"
        motion:constraintSetStart="@id/start"
        motion:duration="1000">
       <KeyFrameSet>
       </KeyFrameSet>
    </Transition>

    <ConstraintSet android:id="@+id/start">
      <Constraint
        android:id="@+id/mainBottomNavView"
        motion:layout_constraintEnd_toEndOf="parent"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        motion:layout_constraintBottom_toBottomOf="parent"
        motion:layout_constraintStart_toStartOf="parent" />
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
      <Constraint
        android:id="@+id/mainBottomNavView"
        motion:layout_constraintEnd_toEndOf="parent"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        motion:layout_constraintBottom_toBottomOf="parent"
        android:translationY="56dp"
        motion:layout_constraintStart_toStartOf="parent" />
    </ConstraintSet>
</MotionScene>

STRAT일때는 현상태를 유지하도록, END일때는 translationY를 주어 Y축으로 56DP 이동시켜 밑으로 숨겨버리면 된다.

그렇게 속성을 주면 END가 될 시 파란색으로 화면 밖으로 벗어나는게 보인다.

이 후 이 모션을, FrameLayout(== 프래그먼트) 의 모션이 변화할때 같이 동작하도록 엮어주는 작업을 해야한다.

## fragment_player.xml

frameLayout에 붙일 fragment를 만들어주자. 가장 핵심 기능이다. 사용할 뷰들을 알맞은 위치에 위치시킨다. 자세한 설명은 생략하겠다. 주의 해야 할점은, 컨테이너로 쓰이는 ConstraintLayout(@+id/mainContainer)안에 view들을 담아주면 개별적으로 뷰들의 위치를 지정시킬 수 없기때문에 안에다가 담지 않는다.

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:app="http://schemas.android.com/apk/res-auto"
  android:id="@+id/playerMotionLayout"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  app:layoutDescription="@xml/fragment_player_scene">

  <androidx.constraintlayout.widget.ConstraintLayout
    android:id="@+id/mainContainerLayout"
    android:layout_width="0dp"
    android:layout_height="250dp"
    android:background="@color/black"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toTopOf="parent" />

  <ImageView
    android:id="@+id/videoPlayerView"
    android:layout_width="0dp"
    android:layout_height="0dp"
    android:background="@color/purple_200"
    app:layout_constraintBottom_toBottomOf="@id/mainContainerLayout"
    app:layout_constraintStart_toStartOf="@id/mainContainerLayout"
    app:layout_constraintTop_toTopOf="@id/mainContainerLayout" />

  <ImageView
    android:id="@+id/bottomPlayerControlButton"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginEnd="30dp"
    app:layout_constraintBottom_toBottomOf="@id/mainContainerLayout"
    app:layout_constraintEnd_toEndOf="@id/mainContainerLayout"
    app:layout_constraintTop_toTopOf="@id/mainContainerLayout" />

  <TextView
    android:id="@+id/textView"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:layout_marginStart="8dp"
    android:layout_marginEnd="12dp"
    android:maxLines="1"
    android:singleLine="true"
    app:layout_constraintBottom_toBottomOf="@id/bottomPlayerControlButton"
    app:layout_constraintEnd_toEndOf="@id/bottomPlayerControlButton"
    app:layout_constraintStart_toEndOf="@id/videoPlayerView"
    app:layout_constraintTop_toTopOf="@id/bottomPlayerControlButton" />

  <androidx.recyclerview.widget.RecyclerView
    android:id="@+id/fragmentRecyclerView"
    android:layout_width="0dp"
    android:layout_height="0dp"
    android:background="@color/teal_200"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toBottomOf="@id/mainContainerLayout" />
</androidx.constraintlayout.motion.widget.MotionLayout>

이렇게 기본 레이아웃을 만들어주고, 모션을 입혀준다. 위에서 같은 방법으로 하면 된다.

## fragment_player_scene.xml

<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:motion="http://schemas.android.com/apk/res-auto">

  <Transition
    motion:constraintSetEnd="@+id/end"
    motion:constraintSetStart="@id/start"
    motion:duration="1000">
    <KeyFrameSet></KeyFrameSet>
    <OnSwipe
      motion:touchAnchorId="@+id/mainContainerLayout"
      motion:touchAnchorSide="bottom" />
  </Transition>

  <ConstraintSet android:id="@+id/start">
    <Constraint
      android:id="@+id/fragmentRecyclerView"
      android:layout_width="0dp"
      android:layout_height="0.1dp"
      android:layout_marginBottom="66dp"
      motion:layout_constraintBottom_toBottomOf="parent"
      motion:layout_constraintEnd_toEndOf="parent"
      motion:layout_constraintStart_toStartOf="parent"
      motion:layout_constraintTop_toBottomOf="@id/mainContainerLayout"
      motion:layout_constraintVertical_bias="1.0" />
    <Constraint
      android:id="@+id/mainContainerLayout"
      android:layout_width="0dp"
      android:layout_height="56dp"
      android:layout_marginBottom="66dp"
      motion:layout_constraintBottom_toBottomOf="parent"
      motion:layout_constraintEnd_toEndOf="parent"
      motion:layout_constraintStart_toStartOf="parent"
      motion:layout_constraintTop_toTopOf="parent"
      motion:layout_constraintVertical_bias="1.0" />
    <Constraint
      android:id="@+id/videoPlayerView"
      android:layout_width="0dp"
      android:layout_height="0dp"
      motion:layout_constraintBottom_toBottomOf="@id/mainContainerLayout"
      motion:layout_constraintDimensionRatio="H,1:2.5"
      motion:layout_constraintStart_toStartOf="@id/mainContainerLayout"
      motion:layout_constraintTop_toTopOf="@id/mainContainerLayout" />
  </ConstraintSet>

  <ConstraintSet android:id="@+id/end">
    <Constraint
      android:id="@+id/videoPlayerView"
      android:layout_width="0dp"
      android:layout_height="0dp"
      motion:layout_constraintBottom_toBottomOf="@id/mainContainerLayout"
      motion:layout_constraintEnd_toEndOf="@id/mainContainerLayout"
      motion:layout_constraintStart_toStartOf="@id/mainContainerLayout"
      motion:layout_constraintTop_toTopOf="@id/mainContainerLayout" />
    <Constraint
      android:id="@+id/mainContainerLayout"
      android:layout_width="0dp"
      android:layout_height="250dp"
      motion:layout_constraintEnd_toEndOf="parent"
      motion:layout_constraintStart_toStartOf="parent"
      motion:layout_constraintTop_toTopOf="parent" />
    <Constraint
      android:id="@+id/fragmentRecyclerView"
      android:layout_width="0dp"
      android:layout_height="0dp"
      motion:layout_constraintBottom_toBottomOf="parent"
      motion:layout_constraintEnd_toEndOf="parent"
      motion:layout_constraintStart_toStartOf="parent"
      motion:layout_constraintTop_toBottomOf="@id/mainContainerLayout" />
  </ConstraintSet>
</MotionScene>

처음 사용해보는 레이아웃들이기 때문에, 모든 레이아웃 코드를 하나하나 기록해두려고 한다. 다음부터는 당연히 자세한 xml코드들은 생략할거다!

## Swipe Handler 입히기

지금까지 완성한 코드를 실행해보면 당연히 터치에 대한 별다른 이벤트가 동작하지 않는다.

다음과 같이 스와이프 핸들러를 추가해준다. Anchor Side같은 경우는 정확히 무슨 동작을 하는지는 모르겠다. TOP, BOTTOM두개다 해봤는데 똑같이 동작하기는 했다.

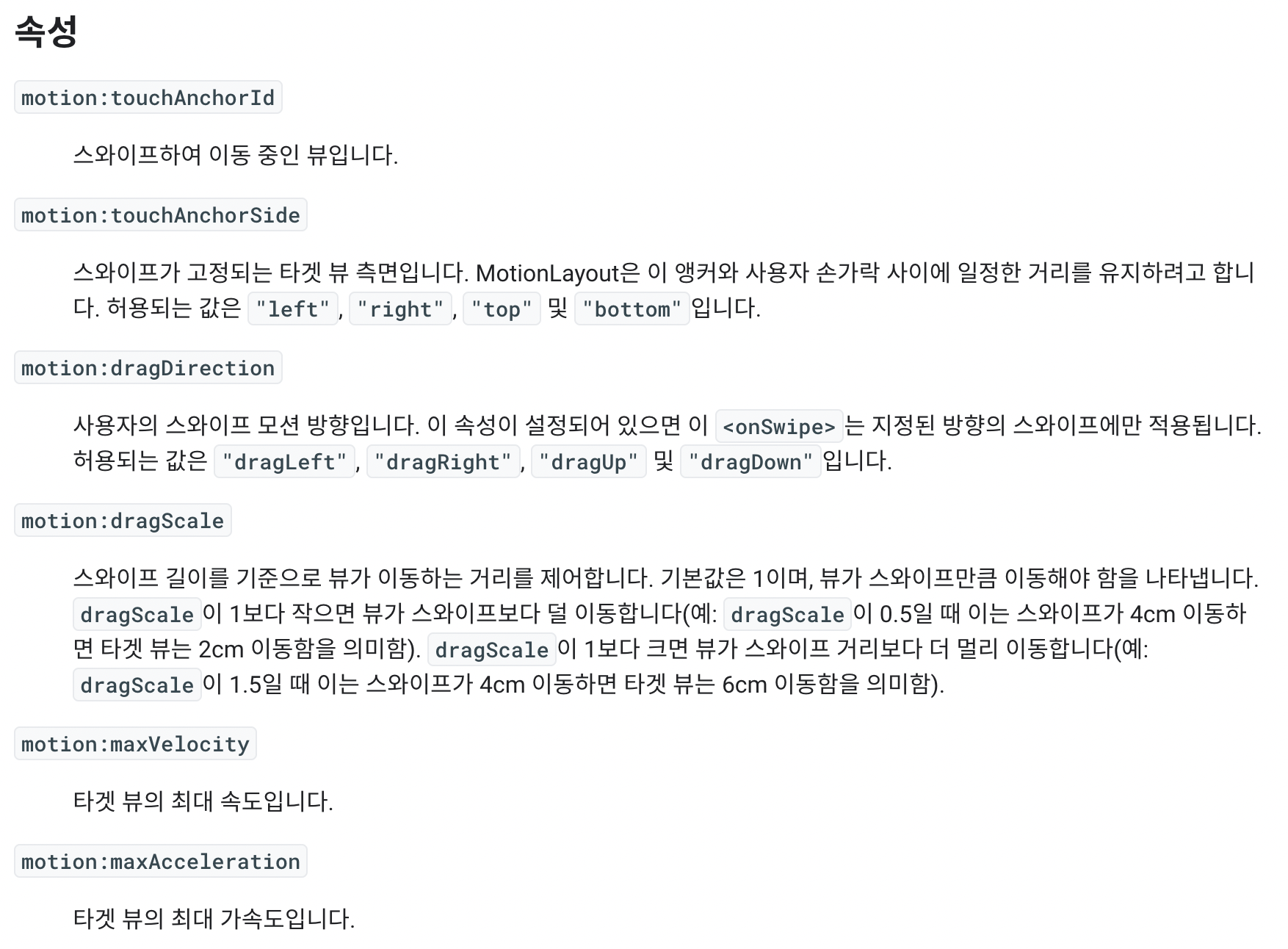

공식 문서의 설명은 위와 같다.

# 액티비티 구성하기

실행시키기 위해서는 프레임레이아웃에 playerFragment를 붙여야 한다. 옛날에 바텀 내비게이션뷰를 클릭할시 프레임을 바꿔주는 것을 했었는데 비슷하다고 보면된다. 확실히 써보니까 이해가 되는게, 프레임 레이아웃이 조금씩 무슨 기능을 하는지 알 것 같다.

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    setContentView(R.layout.activity_main)

    // 프레임에 프래그먼트 붙이기
    supportFragmentManager.beginTransaction()
        .replace(R.id.fragmentCotanier, PlayerFragment())
        .commit()
}

# 프래그먼트 구성하기

## 프래그먼트에 view binding

프래그먼트에서는 플레이어가 스와이프(drag-up, drag-down)될때 반응해야 한다. 해당 동작을 구현해보자

class PlayerFragment : Fragment(R.layout.fragment_player) {

    /* 프래그먼트에서 바인딩을 해제하기 위해서
    onDestroy에서 null로 없애줘야함
    그래서 null 허용형으로 선언함 */

    private var binding : FragmentPlayerBinding? = null
    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)
        val fragmentPlayerBinding = FragmentPlayerBinding.bind(view)
        binding = fragmentPlayerBinding
    }

    override fun onDestroy() {
        super.onDestroy()
        binding = null
    }
}

먼저 프래그먼트를 구성해준다. onDestroy시 binding을 해제해주면서 메모리 누수를 막아줘야 한다고 한다. 그렇게 하기 위해서 binding을 전역으로 선언할시 nullable하게 선언해준다.

이후 fragmentPlayerBinding을 지역에서 선언하여 사용하여 null을 검사하는 일을 없애도록 한다.

## TransitionListener 달기

private var binding : FragmentPlayerBinding? = null
override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
    super.onViewCreated(view, savedInstanceState)
    val fragmentPlayerBinding = FragmentPlayerBinding.bind(view)
    binding = fragmentPlayerBinding

    // 바인딩이 Nullable이 아니기 떄문에 전역사용 안함
    fragmentPlayerBinding.playerMotionLayout.setTransitionListener(object : MotionLayout.TransitionListener{
        override fun onTransitionStarted(motionLayout: MotionLayout?, startId: Int, endId: Int,) {}
        override fun onTransitionChange(motionLayout: MotionLayout?, startId: Int, endId: Int, progress: Float, ) {
            binding?.let { mBinding ->
                // activity == getActivity => 현재 프래그먼트가 붙은 액티비티를 가져오게
                (activity as MainActivity).also { mainActivity ->
                        mainActivity.findViewById<MotionLayout>(R.id.mainMotionLayout).progress = abs(progress)
                }
            }
        }
        override fun onTransitionCompleted(motionLayout: MotionLayout?, currentId: Int) {}
        override fun onTransitionTrigger(motionLayout: MotionLayout?, triggerId: Int, positive: Boolean, progress: Float, ) {}
    })
}

감사하게도, 레이아웃의 움직임에 대한 리스너와 이에따른 콜백함수를 구현할 수 있는 인터페이스가 존재한다. onTransitionChange안에서 플레이어가 변화할때 홈화면도 같이 변화하도록 설정해준다.

코드를 간단히 설명하자면, biding에 let을 사용하여 null을 검사해준다. 이후 바텀내비게이션뷰를 가져와야하는데, getActivity( 코틀린에서는 activity를 사용하면 된다)를 사용하여, 현재 프래그먼트가 붙어있는 액티비티를 가져온다. 그리고 findViewById를 통해 뷰를 가져오고, progress의 현재 모션레이아웃의 progress를 등록해주면 된다.

# 마치며

처음보는데 흥미로운 레이아웃을 사용하여, 최대한 잘 정리하려고 힘좀 썼다. 공부하다보니 자연스럽게 개념들이 정리되는 것 같다는 생각이 들었다. 이번 방학 알차게 보내야지!
